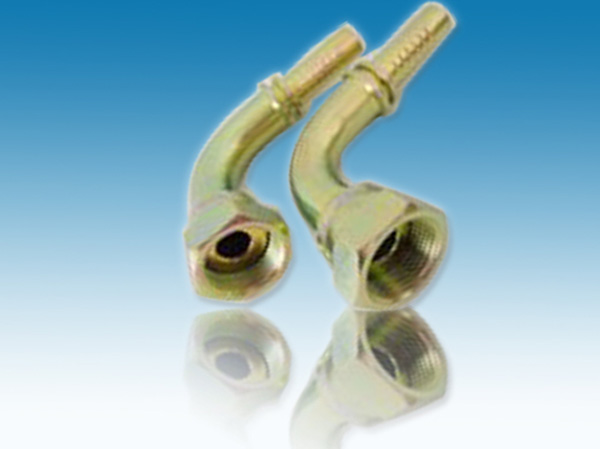

【產品名稱】 液壓芯子20291系列
【所屬分類】 液壓膠管芯子 【產品型號】 20291 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 20291 |
| 材質： | 碳鋼 |
| 規格： | 90度彎頭芯子 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型 | 公制螺紋 |
| 鏈接方式 | 螺紋，尾部扣壓 |

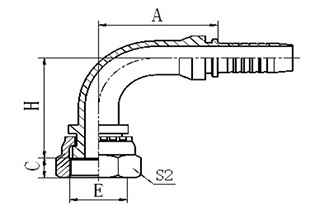

| 20291 20291-T 90°公制內螺紋平面 90° METRIC FEMALE FLAT SEAT 參考REF. GB/T 9065.3 |
| 代 號 | 螺 紋 E | 膠 管 HOSE BORE | 尺 寸 | DIMENSIONS | 選中 | |||
| PART NO. | THREAD E | 公稱內徑 DN | 標號 DASH | A | C | H | S2 | |
| 20291-12-02 | M12X1.25 | 4 | 2 | 26.5 | 8 | 30.5 | 17 | |
| 20291-12-04 | M12X1.25 | 6 | 4 | 30 | 8 | 33.5 | 17 | |
| 20291-14-04 | M14X1.5 | 6 | 4 | 30 | 8.5 | 34 | 19 | |
| 20291-14-05 | M14X1.5 | 8 | 5 | 33 | 8.5 | 37 | 19 | |
| 20291-16-04 | M16X1.5 | 6 | 4 | 30 | 8 | 35 | 22 | |
| 20291-16-05 | M16X1.5 | 8 | 5 | 34 | 8 | 38 | 22 | |
| 20291-16-06 | M16X1.5 | 10 | 6 | 35.3 | 8 | 40.3 | 22 | |
| 20291-18-05T | M18X1.5 | 8 | 5 | 33 | 8 | 39 | 24 | |
| 20291-18-06 | M18X1.5 | 10 | 6 | 35.75 | 8 | 41.3 | 24 | |
| 20291-22-08 | M22X1.5 | 12 | 8 | 41 | 10 | 48 | 27 | |
| 20291-22-10 | M22X1.5 | 16 | 10 | 57.5 | 10 | 53 | 27 | |
| 20291-24-08T | M24X1.5 | 12 | 8 | 41 | 11 | 45.5 | 30 | |
| 20291-27-04T | M27X1.5 | 6 | 4 | 30 | 10 | 35.5 | 32 | |
| 20291-27-08T | M27X1.5 | 12 | 8 | 41 | 10 | 46 | 32 | |
| 20291-27-10T | M27X1.5 | 16 | 10 | 56 | 10 | 51 | 32 | |
| 20291-30-12 | M30X1.5 | 20 | 12 | 66.2 | 11 | 63.5 | 36 | |
| 20291-33-14 | M33X2 | 22 | 14 | 71.2 | 13 | 65 | 41 | |
| 20291-36-14T | M36X2 | 22 | 14 | 71.2 | 13 | 61 | 41 | |
| 20291-36-16 | M36X2 | 25 | 16 | 76.7 | 13 | 70 | 41 | |
| 20291-39-16T | M39X2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 | |
